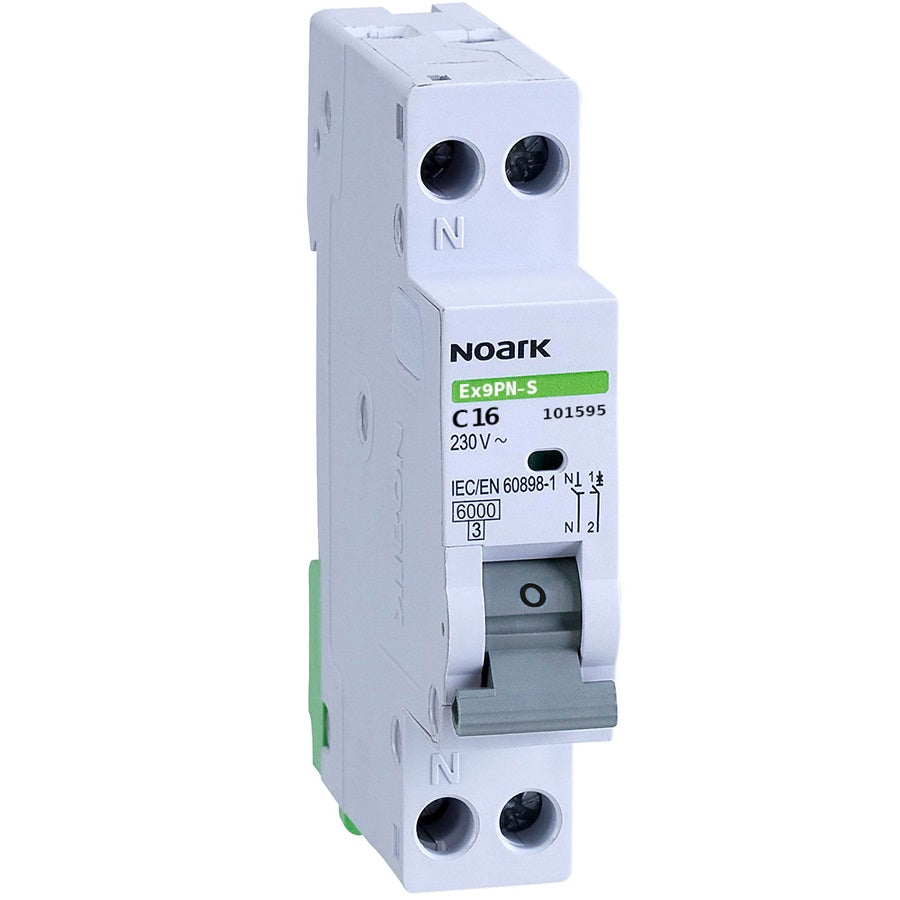

Intrerupator automat monofazat, siguranta curent alternativ, 1P+N, 16A, Noark, Ex9PN-S

Ex9PN-S 1PN C16 este un mini-întreruptor automat de curent alternativ. Poate fi utilizat în instalațiile solare monofazate ca protecție la suprasarcină/scurtcircuit pentru partea de curent alternativ (înainte/după de invertor). Acest model de mini-întrerptor este de tip 1+N poli, adică la declanşare va întrerupe şi nulul, dar detecţia suprasarcinii/scurtcirculuilui se va va face doar pe firul de fază. Atenție: acest mini-întreruptor nu trebuie utilizat pe partea de curent continuu! Pentru protecția panourilor solare/bateriilor trebuie utilizate întreruptoare special concepute să reziste arcului electric intens produs de curentul continuu. Caracteristici:

• Aplicaţii industriale sau de uz casnic, instalații fotovoltaice
• Design modular, 1+N poli
• Montare pe şină DIN

Parametrii electrici:

Conformitate	IEC/EN 60898-1
Tensiune nominală	230 Vca 48 Vcc
Tensiune nominală de izolare	690 Vca
Tensiune minimă	12V cc/ca
Curent nominal	16A
Capacitate nominală de rupere la scurtcircuit	4.5kA
Caracteristica de declanșare (trip curve)	C
Durată de viaţă electrică	10000 de cicluri
Durată de viaţă mecanică	20000 de cicluri

Parametrii mecanici:

Lăţime	18 mm (per pol/modul)
Înălţime	83 mm (89 mm cu clemă şină)
Dimensiune ramă	45 mm
Mounting	prindere rapidă pe şină DIN de 35mm
Grad de protecţie	IP40
Terminale	cap fix + bridă culisantă
Secţiune conductor	1 ~ 16 mm²
Temperatură de operare	-30 ~ +70°C
Altitudine	≤ 2000 m
Umiditate relativă	≤ 95%
Rezistenţă la căldură şi umiditate	clasă 2
Grad de poluare	2
Clasă de instalare	III
